Sitt Stadji Laser Tħaffir Pcb

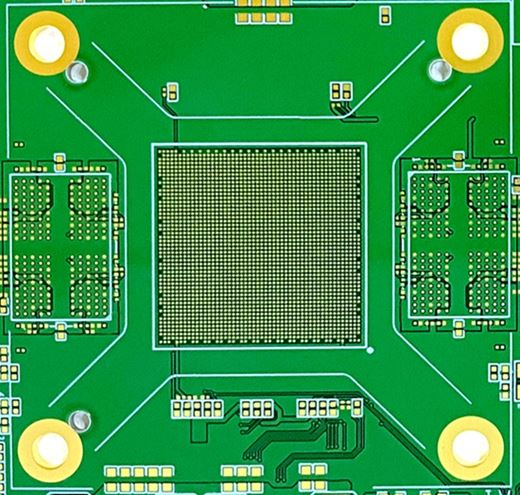

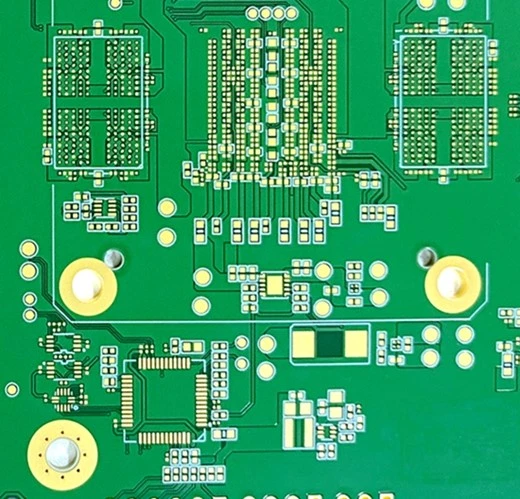

Sitt stadji pcb tat-tħaffir bil-lejżer jirreferi għal bord ta 'ċirkwit stampat li jeħtieġ li jiġi ppressat 6 darbiet u għandu proċess ta' tħaffir bil-lejżer. It-tħaffir bil-lejżer huwa metodu ta 'tħaffir effiċjenti li jista' jiġi applikat għal ħafna industriji differenti. Bl-użu tat-teknoloġija tal-laser biex jitlesta x-xogħol tat-tħaffir ta 'stampati...

Ibgħat l-inkjesta

Deskrizzjoni

Sitt stadji pcb tat-tħaffir bil-lejżer jirreferi għal bord ta 'ċirkwit stampat li jeħtieġ li jiġi ppressat 6 darbiet u għandu proċess ta' tħaffir bil-lejżer.

It-tħaffir bil-lejżer huwa metodu ta 'tħaffir effiċjenti li jista' jiġi applikat għal ħafna industriji differenti. Bl-użu tat-teknoloġija tal-laser biex jitlesta x-xogħol tat-tħaffir tal-bordijiet taċ-ċirkwiti stampati, jistgħu jinkisbu preċiżjoni ogħla tat-tħaffir, apertura iżgħar, veloċità ta 'tħaddim aktar mgħaġġla, u jistgħu jiġu evitati problemi bħal vibrazzjoni u ġenerazzjoni ta' debris fit-tħaffir mekkaniku tradizzjonali.

Il-bord taċ-ċirkwit stampat tat-tħaffir bil-lejżer 6-stadji huwa użat ħafna fi prodotti elettroniċi, bħal prodotti ta 'teknoloġija għolja bħal telefowns ċellulari, kompjuters u kameras diġitali. Dan il-bord għandu l-vantaġġi ta 'apertura żgħira, tqassim ta' ċirkwit kompatt, u reżistenza baxxa, li tista 'tagħmel il-bord taċ-ċirkwit stampat aktar bla xkiel u t-trasmissjoni tas-sinjali aktar stabbli. Barra minn hekk, minħabba l-ispazju tal-wajers relattivament żgħir fuq il-bord, id-disinn tal-minjaturizzazzjoni tal-bord taċ-ċirkwit stampat jista 'jinkiseb aħjar biex tissodisfa d-domanda tas-suq tal-massa għal daqs żgħir u funzjonijiet multipli.

It-tħaffir bil-lejżer jeħtieġ il-passi li ġejjin: l-ewwel, id-disinn tal-bord taċ-ċirkwit stampat. Dan il-pass jeħtieġ l-użu ta 'softwer CAD biex tiġbed il-forma speċifika, it-tqassim u l-pożizzjoni tat-tħaffir tal-pcb ibbażata fuq id-dijagramma taċ-ċirkwit u r-rekwiżiti tat-tqassim. Imbagħad hemm output grafiku, li joħolqu fajls ta 'kontroll għat-tħaffir ta' toqob biex jiffaċilitaw il-kontroll tad-direzzjoni tal-moviment tar-raġġ u l-fond tat-tħaffir waqt it-tħaffir bil-lejżer. Il-pass li jmiss huwa l-proċess tat-tħaffir bil-lejżer, li jeħtieġ l-użu ta 'magna tat-tħaffir bil-lejżer. Din il-magna tista 'tħaffir b'mod preċiż toqob għal aperturi u tipi ta' materjali differenti, u ġeneralment teħtieġ preproċessar manwali u spezzjoni tat-toqob f'kull saff. Fl-aħħarnett, il-proċess tal-iffurmar tal-bord jeħtieġ stralċ tar-ram u trattament tal-wiċċ tal-bord b'ħafna -saff f'temperaturi għoljin biex jagħmilha prodott lest.

Il-bord tat-tħaffir bil-lejżer f'6 stadji huwa wkoll mgħammar b'livell tal-laser professjonali, li jista 'jgħin b'mod effettiv lill-utenti fl-allinjament orizzontali u jtejjeb l-eżattezza tat-tħaffir bil-lejżer. Fl-istess ħin, il-livell tal-lejżer ta 'dan il-bord tat-tħaffir għandu wkoll ċerta funzjoni ta' aġġustament awtomatiku. Meta s-sottostrat ma jkunx kompletament orizzontali, awtomatikament iħeġġeġ lill-utent biex jagħmel aġġustamenti, u jiżgura l-eżattezza tat-tħaffir.

It-tħaffir bil-lejżer huwa teknoloġija ta 'tħaffir tal-pcb ta' preċiżjoni għolja, li tuża raġġ tal-lejżer minflok il-bits tat-tħaffir mekkaniċi tradizzjonali għat-tħaffir. It-tħaffir bil-lejżer jista 'jħaffer apertura żgħira ħafna, u l-kwalità tat-toqba hija għolja, il-ħajt tat-toqba huwa lixx, l-ebda burr residwu, u jista' jadatta perfettament għall-ħtiġijiet ta 'żvilupp ta' miniaturizzazzjoni ta 'prodotti elettroniċi moderni u komponenti ta' densità għolja-.

Diffikultajiet

Fit-tħaffir bil-lejżer, is-sistema ta 'pożizzjonament tar-raġġ hija importanti ħafna għall-eżattezza tal-iffurmar tal-apertura. Għalkemm is-sistema ta 'pożizzjonament tar-raġġ tintuża għal pożizzjonament preċiż, l-eżattezza tal-pożizzjoni tat-toqba ħafna drabi hija affettwata minn fatturi oħra.

Id-diffikultà tal-bord tat-tħaffir bil-lejżer f'6 stadji tinsab fir-rekwiżiti ta 'preċiżjoni għolja għat-tħaffir. Minħabba l-kumplessità taċ-ċirkwit ta 'dan it-tip ta' bord, huma meħtieġa proċessi multipli ta 'tħaffir b'aperturi iżgħar. Jekk it-tħaffir ma jkunx preċiż, dan jikkawża li ċ-ċirkwiti kollha jiġu mblukkati.

Minħabba l-ħtieġa għal presses multipli fuq il-bord tat-tħaffir bil-lejżer b'6 stadji, is-sottostrat jista 'jesperjenza varjazzjonijiet minħabba fatturi bħall-umdità u t-temperatura, li jistgħu faċilment jikkawżaw spostament tat-toqba u preċiżjoni mhux preċiża tal-allinjament tat-toqba.

Id-daqs u l-pożizzjoni tat-tieqa tal-ftuħ inċiżi jistgħu jikkawżaw żbalji.

Il-bord tat-tħaffir bil-lejżer b'6 stadji huwa bord ta 'ċirkwit stampat ta' sfida kbira li jeħtieġ kontroll strett fuq il-proċessi kollha ta 'produzzjoni. Wara l-produzzjoni ta 'prova, Sihui Fuji ħakmu t-teknoloġija tal-produzzjoni ta' dan it-tip ta 'bord ta' ċirkwit stampat u huwa kapaċi ta 'produzzjoni tal-massa u twassil f'waqtu.

Six stages laser drilling pcb
